Changer un autoradio permet de moderniser facilement l’équipement multimédia d’une voiture. Bluetooth, Android Auto, Apple CarPlay, GPS ou meilleure qualité audio : les possibilités sont nombreuses. L’installation peut aussi être réalisée soi-même si le véhicule dispose d’une connectique adaptée. Mais un autoradio branchement mal réalisé peut provoquer une perte des réglages, une absence de son ou une consommation excessive de la batterie. Comprendre le rôle de chaque câble est donc essentiel. Avec le bon schéma de câblage, un faisceau compatible et quelques vérifications, l’installation autoradio devient beaucoup plus simple. Dans cet article, nous allons vous faire découvrir les étapes pour réussir facilement l’installation de votre autoradio Android.
Le schéma de câblage ISO 10487
La norme ISO 10487 définit, pour le montage d’un poste radio d’une voiture, une organisation standardisée des connecteurs utilisés par de nombreux autoradios. Elle facilite ainsi le raccordement entre l’appareil et le véhicule.
Attention toutefois : les couleurs des fils correspondent surtout aux conventions courantes des faisceaux d’autoradios du marché secondaire. Il faut toujours vérifier le schéma fourni avec votre appareil.
Bloc A : l’alimentation
Le bloc A regroupe principalement les connexions électriques :
- Jaune : +12 V permanent. Il reste alimenté lorsque le contact est coupé. Il sert notamment à conserver les stations, l’heure et les réglages.
- Rouge : +12 V après contact (+APC/ACC). Il commande généralement la mise sous tension de l’autoradio avec le contact.
- Noir : masse. Il doit être relié à une masse électrique fiable.
- Bleu : commande d’antenne électrique ou remote. Il peut alimenter une antenne électrique ou commander certains équipements.
- Orange : illumination. Il peut être relié au circuit d’éclairage afin d’adapter l’éclairage de l’autoradio.
Le couple fil rouge et jaune autoradio mérite une attention particulière. Le jaune doit conserver une alimentation permanente, tandis que le rouge doit recevoir le + après contact. Une inversion peut notamment entraîner la perte des réglages.
Bloc B : les haut-parleurs
Le bloc B concerne les sorties audio. Il permet de répartir le signal entre les haut-parleurs avant et arrière, à gauche et à droite. Sur de nombreux faisceaux aftermarket, les couleurs suivantes sont utilisées :
- Blanc : haut-parleur avant gauche ;
- Gris : haut-parleur avant droit ;
- Vert : haut-parleur arrière gauche ;
- Violet : haut-parleur arrière droit.
Les fils comportant généralement une bande noire correspondent aux bornes négatives. Cette organisation peut varier selon le fabricant. Vérifiez donc toujours le schéma fourni avec l’appareil avant de connecter les haut-parleurs.
Autoradio branchement : guide étape par étape
Une fois l’ancien poste retiré et le câblage identifié, vous pouvez commencer l’installation de votre Autoradio Android Auto Carplay en suivant les différentes étapes de raccordement.
Étape 1 : fixer le cadre ou l’entretoise
Placez le cadre métallique fourni avec l’autoradio dans l’emplacement prévu. Repliez les petites languettes de fixation pour le maintenir correctement.
Si le véhicule nécessite une façade spécifique, installez plutôt une entretoise compatible. Elle permet d’adapter le format du nouvel appareil au tableau de bord.
Ne forcez jamais l’autoradio dans son logement. Une mauvaise fixation peut endommager les câbles situés derrière l’appareil.
Étape 2 : raccorder le faisceau et les adaptateurs
Branchez le connecteur autoradio sur le faisceau correspondant. Si le véhicule possède une prise propriétaire, utilisez un adaptateur prévu pour son modèle. Connectez ensuite :
- Le faisceau d’alimentation ;
- Les sorties haut-parleurs ;
- Le câble d’antenne ;
- L’interface des commandes au volant si nécessaire ;
- Les câbles USB, microphone ou caméra selon l’équipement.
Un véhicule équipé d’un amplificateur d’origine peut nécessiter une interface supplémentaire. Certaines installations spécifiques ne peuvent pas fonctionner correctement avec un simple raccordement ISO.
Étape 3 : gérer le + après contact
L’autoradio branchement doit permettre de distinguer le +12 V permanent du + après contact. Sur certains véhicules, le + après contact n’est pas disponible directement sur le connecteur d’origine.
Il peut alors être nécessaire d’identifier une alimentation après contact dans la boîte à fusibles avec un multimètre. Pour une alimentation ajoutée, utilisez impérativement une protection par fusible adaptée. Ne raccordez pas un fil directement à la batterie sans protection.
Sur les véhicules anciens, cette vérification est particulièrement importante. Le principe reste le même : le fil jaune conserve l’alimentation permanente, tandis que le fil rouge reçoit une alimentation commandée par le contact.
Autoradio branchement : tableau récapitulatif des fils
| Couleur du fil | Fonction électrique | Emplacement / connexion | Risque en cas d’erreur |
| Jaune | +12 V permanent | Alimentation constante | Perte des mémoires ou mauvais fonctionnement |
| Rouge | +12 V après contact | Circuit ACC/+APC | Autoradio qui ne s’allume pas ou reste alimenté |
| Noir | Masse | Masse du véhicule | Coupures, parasites ou absence d’alimentation |
| Bleu | Antenne électrique / remote | Antenne ou équipement compatible | Antenne ou ampli non commandé |
| Orange | Illumination | Éclairage du véhicule | Éclairage mal synchronisé |
| Blanc / noir | HP avant gauche | Sortie haut-parleur | Son absent ou phase incorrecte |
| Gris / noir | HP avant droit | Sortie haut-parleur | Son absent ou phase incorrecte |
| Vert / noir | HP arrière gauche | Sortie haut-parleur | Son absent ou phase incorrecte |
| Violet / noir | HP arrière droit | Sortie haut-parleur | Son absent ou phase incorrecte |
Le code couleur est une convention courante. Il ne remplace pas le schéma du fabricant. En cas de doute, contrôlez chaque connexion avant de mettre le circuit sous tension.

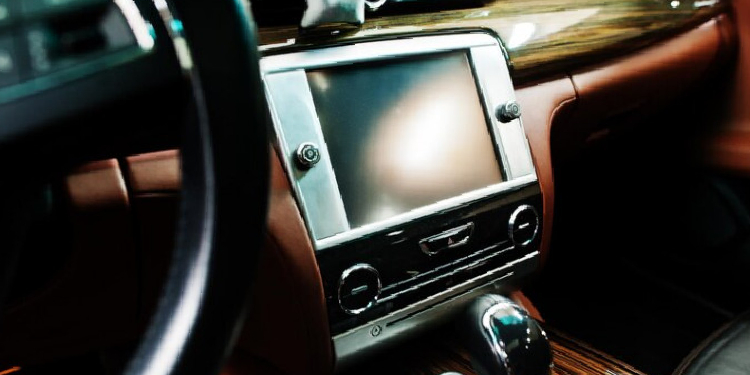

Les tests indispensables avant de tout remettre en place
Ne repoussez pas immédiatement l’autoradio dans son logement. Effectuez d’abord un test complet de votre autoradio branchement. Vérifiez les points suivants :
- L’autoradio s’allume avec le contact ;
- Il s’éteint correctement lorsque le contact est coupé ;
- Les stations et réglages restent mémorisés après coupure ;
- Les quatre haut-parleurs fonctionnent ;
- Le son est correctement réparti entre gauche et droite ;
- Les haut-parleurs avant et arrière fonctionnent ;
- L’antenne reçoit correctement les stations ;
- Le Bluetooth, l’USB ou les autres fonctions sont opérationnels ;
- Aucun câble ne chauffe ou ne présente de faux contacts.
Si l’appareil fonctionne correctement, rangez soigneusement le faisceau derrière le poste sans plier ni pincer les câbles. Vérifiez également les principales fonctions, notamment la connexion du smartphone, pour éviter les problèmes comme Android Auto ne fonctionne pas ou que les caméras n’affichent pas d’image après le remontage. Repoussez ensuite l’autoradio doucement dans son logement jusqu’à son verrouillage complet.
Autoradio branchement : conclusion
Un autoradio branchement réussi repose surtout sur une bonne identification des alimentations, de la masse et des sorties audio. Le schéma de câblage, la prise ISO autoradio et le faisceau adapté permettent de limiter les erreurs. Avant toute intervention, débranchez la batterie. Identifiez ensuite le +12 V permanent, le + après contact et la masse noir autoradio. Testez toutes les fonctions avant de remettre définitivement le poste en place.
FAQ
Pourquoi l’autoradio branchement perd-il ses réglages à chaque démarrage ?
Le problème vient souvent d’une mauvaise connexion entre le +12 V permanent et le + après contact. Vérifiez le fil rouge et jaune autoradio. Le jaune doit recevoir une alimentation permanente, tandis que le rouge doit être commandé par le contact. Une inversion de ces deux alimentations peut provoquer la perte des stations, de l’heure et des paramètres à chaque redémarrage. Contrôlez également les connexions du faisceau et utilisez un multimètre si nécessaire.
Pourquoi mon autoradio branchement ne s’allume-t-il pas ?
Commencez par vérifier le fusible et le connecteur autoradio. Contrôlez ensuite la présence du +12 V permanent sur le fil jaune et du + après contact sur le fil rouge. La masse noire doit également être correctement connectée. Si une tension manque, recherchez l’origine du problème au niveau du faisceau ou du véhicule. Sur certaines voitures, un adaptateur spécifique est indispensable pour obtenir les bonnes alimentations.
Pourquoi l’autoradio vide-t-il la batterie ?
Une consommation excessive peut être liée à une mauvaise gestion du + après contact. Si l’autoradio reste alimenté en permanence, il peut continuer à consommer de l’énergie lorsque la voiture est stationnée. Vérifiez notamment le raccordement du fil rouge ACC et du fil jaune permanent. Sur certains véhicules, une alimentation après contact doit être ajoutée avec une protection adaptée. Si le problème persiste après un branchement autoradio correct, faites contrôler la consommation électrique.
Pourquoi l’autoradio après branchement s’allume-t-il mais ne produit aucun son ?
Vérifiez d’abord les connexions du bloc haut-parleurs. Un fil mal inséré ou une mauvaise polarité peut empêcher un haut-parleur de fonctionner correctement. Contrôlez également le réglage de balance et de fader. Si le véhicule possède un amplificateur d’origine, une interface spécifique peut être nécessaire. Certaines installations, notamment avec des systèmes audio propriétaires, ne peuvent pas être raccordées directement aux sorties ISO classiques.
