Le montage poste radio voiture demande de bien identifier chaque fil avant de réaliser les branchements. Une mauvaise connexion peut empêcher l’autoradio de fonctionner. Elle peut aussi provoquer des coupures ou des problèmes électriques. Pourtant, les câbles présents derrière un poste radio ont chacun une fonction précise. Alimentation, masse, haut-parleurs ou commandes au volant, chaque branchement doit être réalisé correctement. Dans cet article, vous allez découvrir les principaux fils d’un autoradio. Vous verrez aussi comment les identifier et éviter les erreurs courantes.

Les principaux fils d’un poste radio voiture

Avant de commencer le montage poste radio voiture, prenez le temps d’identifier les différents câbles. Leur couleur peut varier selon le fabricant. Toutefois, certaines couleurs sont souvent utilisées comme repères.

Le fil jaune correspond à l’alimentation permanente en 12 V. Il conserve les réglages lorsque le véhicule est éteint. Le fil rouge correspond généralement au +12V après contact. Il permet d’allumer et d’éteindre l’autoradio avec le véhicule.

Le fil noir par contre est relié à la masse. Il doit donc être connecté à un point de masse fiable. Un mauvais contact peut provoquer des coupures ou empêcher le poste de démarrer.

D’autres fils servent à alimenter les haut-parleurs. Ils sont regroupés par paires pour l’installation d’un autoradio Android GPS. Chaque paire correspond à un haut-parleur différent.

À quoi servent les fils d’alimentation ?

L’alimentation représente une étape importante du montage poste radio voiture. Un autoradio a besoin de plusieurs connexions pour fonctionner correctement.

Le fil jaune reçoit une alimentation permanente. Cette connexion permet de conserver la mémoire du poste. Elle garde notamment les stations radio et certains réglages.

Le fil rouge reçoit une alimentation après contact. Cette connexion dépend de la position de la clé ou du bouton de démarrage.

Le fil noir assure la mise à la masse. Il doit être fixé sur une masse électrique fiable. Évitez les connexions fragiles ou mal serrées.

Certains autoradios possèdent aussi un fil bleu. Celui-ci peut commander une antenne électrique ou un amplificateur externe. Sa fonction exacte dépend toutefois du modèle.

Les fils des haut-parleurs

Les haut-parleurs utilisent plusieurs fils lors du branchement autoradio carplay. Chaque haut-parleur possède normalement deux connexions. L’une correspond au positif et l’autre au négatif.

Les couleurs permettent souvent de retrouver les différentes paires. Par exemple, le blanc est souvent associé au haut-parleur avant gauche. Le gris correspond généralement à l’avant droit.

Le vert est utilisé pour l’arrière gauche. Le violet correspond généralement à l’arrière droit. Les fils avec une bande noire représentent souvent les bornes négatives.

Ces couleurs restent toutefois des indications générales. Vous devez toujours vérifier le schéma fourni avec votre autoradio.

Couleur courante	Fonction habituelle
Jaune	+12V permanent
Rouge	+12V après contact
Noir	Masse
Bleu	Antenne électrique ou amplificateur
Blanc / blanc-noir	Haut-parleur avant gauche
Gris / gris-noir	Haut-parleur avant droit
Vert / vert-noir	Haut-parleur arrière gauche
Violet / violet-noir	Haut-parleur arrière droit

Le rôle du fil après contact

Le +12 V après contact joue un rôle essentiel dans le montage poste radio voiture. Il permet au poste de savoir quand le véhicule est allumé. Sur une installation classique, le fil rouge reçoit une tension lorsque le contact est activé. Lorsque le véhicule est éteint, cette alimentation disparaît.

Sur certains modèles récents, le fonctionnement peut être différent. Une installation autoradio Audi sur une A3 ou une A6 peut notamment nécessiter une interface adaptée. Le signal après contact peut être géré électroniquement par le véhicule.

Dans ce cas, le branchement direct d’un autoradio universel peut nécessiter un adaptateur. Le même principe peut concerner une BMW Série 3, une Mercedes Classe C ou une Volkswagen Golf récente. L’interface permet de récupérer certaines informations nécessaires au fonctionnement de l’autoradio.

Avant le branchement, vérifiez donc le système électrique du véhicule. Le modèle, l’année et la finition peuvent modifier le type de connexion nécessaire. Une installation adaptée évite notamment les problèmes d’allumage ou de décharge de la batterie.

Comprendre la masse et ses problèmes

La masse est négligée pendant un montage poste radio pourtant, elle est indispensable au bon fonctionnement de l’installation.

Le fil noir doit être relié au négatif du circuit électrique. Sur certains véhicules, la carrosserie peut servir de point de masse.

Une mauvaise masse peut provoquer plusieurs symptômes. L’écran peut rester éteint ou redémarrer régulièrement. Le son peut également présenter des parasites.

Avant de chercher une panne complexe, vérifiez donc cette connexion. Assurez-vous que le câble est correctement fixé et qu’il ne présente aucun faux contact.

Les branchements supplémentaires d’un autoradio

Les autoradios modernes disposent souvent de connexions supplémentaires. Elles dépendent principalement des fonctions proposées par l’appareil.

Vous pouvez trouver des sorties RCA pour connecter un amplificateur externe. Certains modèles possèdent également une entrée pour une caméra de recul.

Une connexion spécifique peut aussi gérer les commandes au volant. Sur certains véhicules comme les Honda Civic, un boîtier CANBUS est nécessaire. Il permet de conserver certaines fonctions d’origine.

Les autoradios Android peuvent également utiliser des connecteurs USB. Ils servent notamment à connecter un smartphone, une clé USB ou d’autres accessoires.

Avant le montage poste radio voiture, identifiez donc tous les connecteurs disponibles. Ne branchez pas un câble uniquement parce que sa prise semble compatible.

Comment vérifier l’installation avant de terminer ?

Une vérification complète permet de sécuriser votre montage poste radio voiture. Commencez par contrôler les connexions d’alimentation.

Allumez ensuite le poste et vérifiez son fonctionnement général. Testez la radio, l’écran et les différentes commandes disponibles.

Contrôlez également chaque haut-parleur. Le son doit sortir du bon emplacement. Vérifiez aussi les commandes au volant si votre véhicule en possède.

Si une caméra de recul est installée, testez son fonctionnement. Faites de même avec l’amplificateur ou les autres accessoires.

Une fois tous les tests terminés, rangez les câbles derrière le poste. Évitez de les plier fortement ou de les coincer.

Un branchement adapté pour chaque véhicule

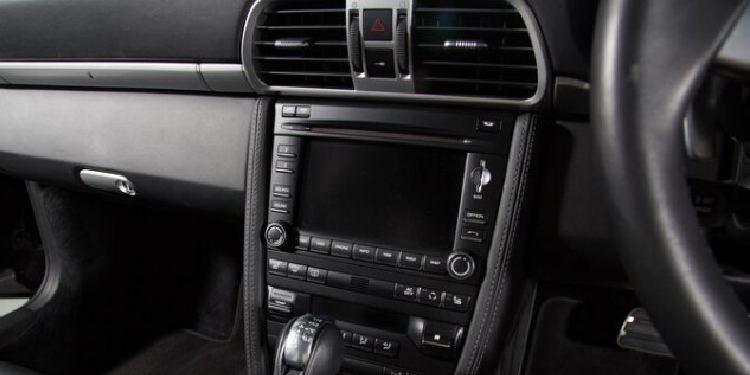

Le montage poste radio voiture peut sembler simple sur un véhicule ancien comme une Renault Clio 2 ou une Peugeot 205. Les modèles récents comme les autoradios Porsche Cayenne ou Volkswagen Golf 7 demandent souvent davantage de précautions.

Les systèmes multimédias modernes communiquent avec plusieurs équipements électroniques. Le véhicule peut utiliser un réseau CANBUS pour transmettre certaines informations.

Dans ce cas, un simple branchement des fils d’alimentation ne suffit pas toujours. Un adaptateur spécifique peut être nécessaire pour conserver certaines fonctions.

Prenez donc toujours en compte le modèle exact du véhicule. Vérifiez son année, sa finition et son équipement d’origine.

Un montage poste radio voiture correctement préparé permet ainsi de limiter les erreurs. Il facilite aussi les réglages et les tests après installation.

FAQ

Comment savoir où brancher les fils d’un autoradio ?

Pour savoir où brancher chaque fil, commencez par consulter le schéma de câblage de l’autoradio et celui du véhicule. Identifiez ensuite l’alimentation permanente, le +12V après contact, la masse et les sorties pour les haut-parleurs. Sur certains véhicules récents, un adaptateur peut être nécessaire pour communiquer avec le système électronique d’origine. Le montage poste radio voiture doit donc tenir compte du modèle, de l’année et de l’équipement du véhicule. Évitez de vous fier uniquement aux couleurs des câbles sans vérifier leur fonction.

Pourquoi utiliser un faisceau adaptateur ?

Un faisceau adaptateur permet de relier un nouvel autoradio au câblage d’origine sans modifier directement les fils du véhicule. Il facilite l’installation et peut également permettre de conserver certaines fonctions d’origine. Selon le modèle, il peut intégrer une interface CANBUS pour les commandes au volant ou d’autres informations électroniques. Cette solution est particulièrement utile sur les véhicules récents. Avant de choisir un faisceau, vérifiez sa compatibilité avec votre voiture et votre autoradio. Un adaptateur adapté rend le branchement plus simple et limite les risques de mauvais câblage.

Pourquoi mon autoradio ne s’allume-t-il pas après le branchement ?

Plusieurs causes peuvent expliquer qu’un autoradio reste éteint. Commencez par vérifier le fusible, puis contrôlez l’arrivée du 12V permanent et du 12V après contact. La masse doit également être correctement connectée. Un mauvais branchement ou un connecteur mal enfiché peut empêcher l’appareil de fonctionner. Sur certains véhicules modernes, l’absence d’une interface adaptée peut aussi poser problème. Avant de démonter l’installation, vérifiez chaque connexion à l’aide du schéma fourni. Le montage poste radio voiture doit être contrôlé étape par étape pour identifier rapidement l’origine de la panne.

Faut-il débrancher la batterie pour installer un autoradio ?

Débrancher la batterie avant une installation peut limiter les risques de court-circuit pendant les manipulations. Coupez d’abord le contact et retirez la clé du véhicule. Si vous débranchez la batterie, certains véhicules peuvent demander une réinitialisation après le branchement. Il est donc préférable de consulter la documentation du véhicule avant l’intervention. Préparez également tous les adaptateurs nécessaires avant de commencer. Pour un montage poste radio voiture, travaillez toujours avec précaution et vérifiez les branchements avant de remettre le système sous tension.
